AMF Waagerechtspanner 6830 Gr.2
- Artikelnummer: 193551
- Werksnummer: 4020772093020
- EAN: 4020772093020
Waagerechtspanner mit waagerechtem Fuß Typ 6830

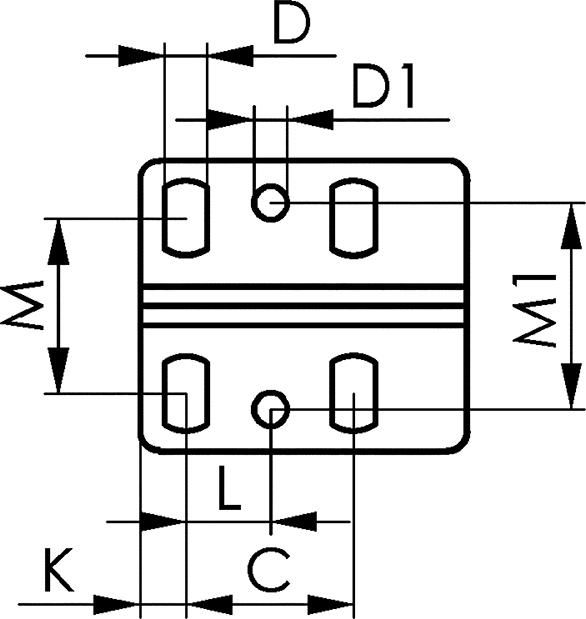

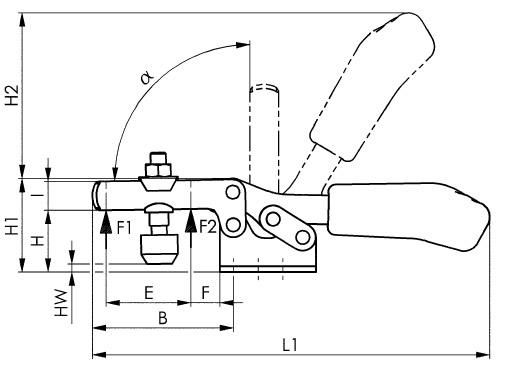

Maßtabelle:
A 6,0 mm
B 64,0 mm
C 26,0 mm
D 5,6 mm
D1 5,6 mm
E 32,0 mm
F 16,0 mm
H 24,0 mm
H1 45,0 mm
H2 68,0 mm
HW min. –1,5 mm
HW max. 5,0 mm
I 13,2 mm
K 6,0 mm
L 12,7 mm
L1 162 mm
M 19,5–29,5 mm
M1 28,5 mm
N 42,0 mm
P 38,0 mm
α 90°
* Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verändert werden.
• Niete aus rostfreiem Stahl
• Ab Größe 2 einsatzgehärtete Lagerbuchsen
• Lagerstellen gefettet
• Offener Haltearm
• Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff
• Verzinkt, passiviert
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.
Maßtabelle:
A 6,0 mm
B 64,0 mm
C 26,0 mm
D 5,6 mm
D1 5,6 mm
E 32,0 mm
F 16,0 mm
H 24,0 mm
H1 45,0 mm
H2 68,0 mm
HW min. –1,5 mm
HW max. 5,0 mm
I 13,2 mm
K 6,0 mm
L 12,7 mm
L1 162 mm
M 19,5–29,5 mm
M1 28,5 mm
N 42,0 mm
P 38,0 mm
α 90°
* Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verändert werden.
Lade Varianten ...
Größe:
2
Gesamtlänge [mm]:
176
Marke:
AMF
Spannkraft F1 [kN]:
1
Spannkraft F2 [kN]:
1,2
Spannhöhe [mm]:
44
Andrückschraube:
M6 x 35
